变压器阻抗短路电流参数综合测试仪

中试控股技术研究院鲁工为您讲解：变压器阻抗短路电流参数综合测试仪

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能

电压测量范围：20～1000V ，电流测量范围：0.1A～100A

参考标准：GB1094.5-2003和IEC60076-5:2000 DL/T 1093—2008

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V ，电流测量范围：0.1A～100A。

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 30多年专业制造 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3600 变压器短路阻抗测试仪即可单相测试，也可三相测试（手动），适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V ，电流测量范围：0.1A～100A。

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，

原理是在现场对电力变压器进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（ 《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。

短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。

根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

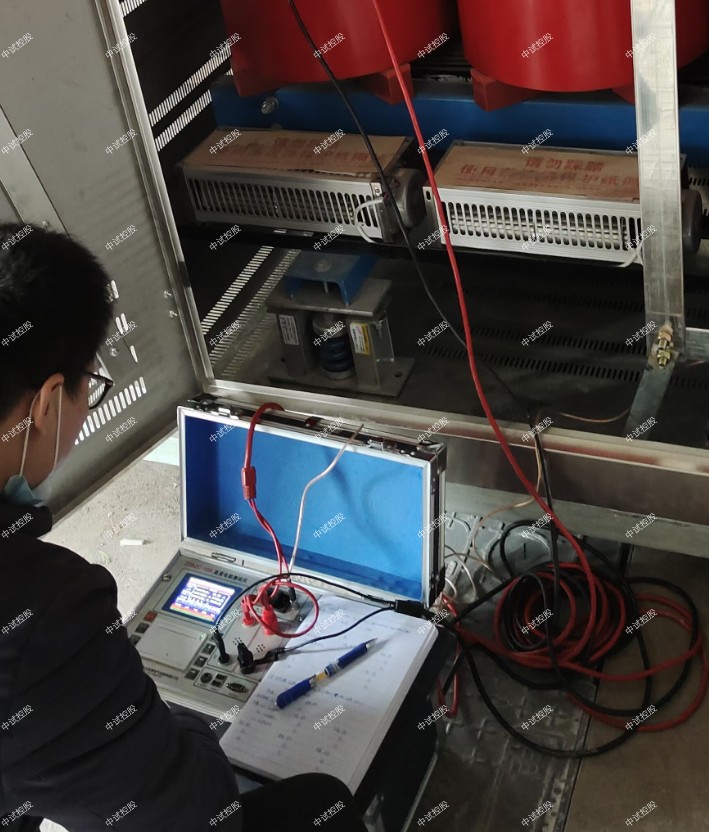

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，

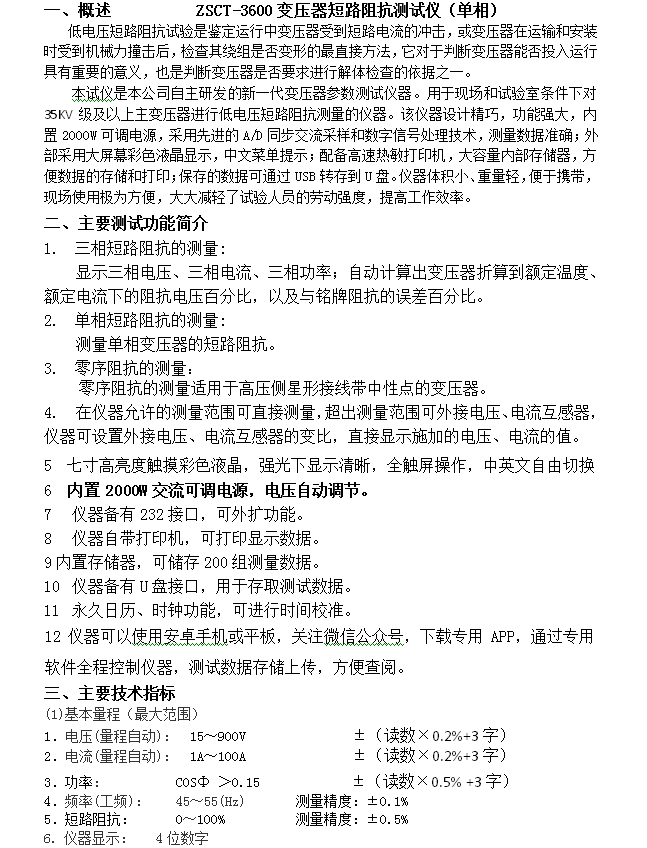

变压器短路阻抗测试仪是自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

输入变压器参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

技术指标

(1)基本量程（大范围）

1．电压(量程自动)： 15～1000V ±（读数×0.2%+3字）

2．电流(量程自动)： 0.1A～100A ±（读数×0.2%+3字）

3．功率： COSΦ ＞0.15 ±（读数×0.5% +3字）

4．频率(工频)： 45～65(Hz) 测量精度：±0.1%

5．短路阻抗： 0～100% 测量精度：±0.5%

6．重复稳定度： ＜0.2%

7．仪器显示： 5位数字

(2) 扩充量程

电压、电流可通过电压互感器(PT)和电流互感器(CT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应调整。

(3)仪器其他参数

1．环境温度： -10℃～40℃

2．相对湿度： ≤85%RH

3．工作电源： AC 220V±10% 50Hz±1Hz

4．外形尺寸： 380×260×120mm

5．仪器重量： 4.5Kg (不包括测试线)

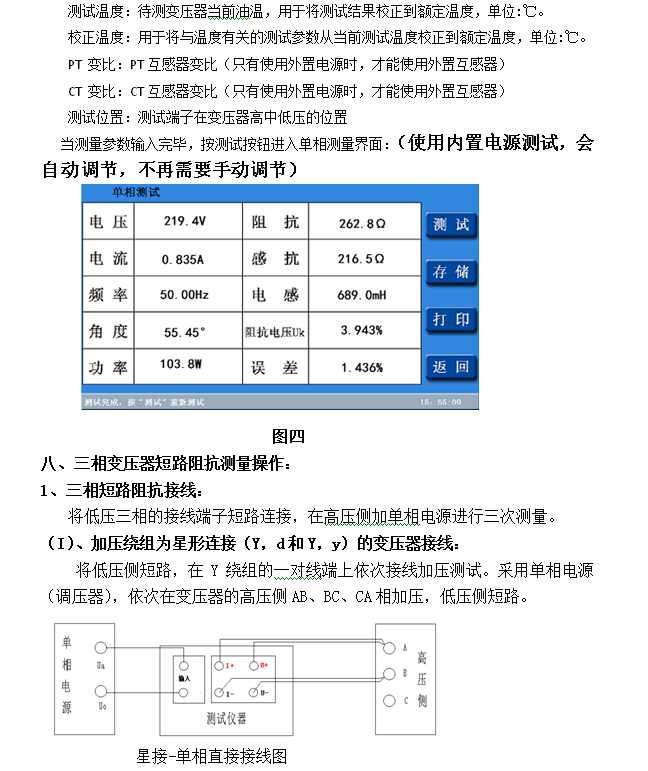

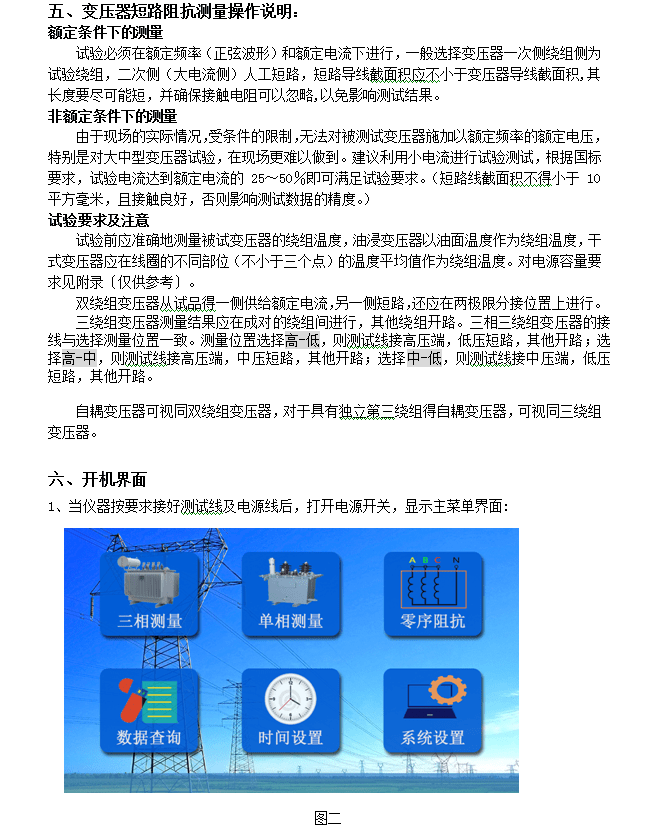

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

编辑

编辑

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

编辑

结 论

应用此法处理因残留杂物引起的铁芯接地故障效果明显，节省时间，节省人力物力，简单实用。但对铁芯绝缘受潮或绝缘击穿引起的铁芯接地不能采用此法，仍需吊罩处理。

1、环境温度：按国家标准GB1094.1-1996《电力变压器总则》中规定如下。

高气温+40℃

高年平均温度+20℃

低气温-20℃(户外式)，-5℃(户内式)

水冷却器入口处温度+25℃

2 、变压器运行时温度的监测：包括顶层油温度和绕组温度(如果绕组温度计有设置的话)两个温度。

3、顶层油温度规定限值：对自冷和风冷却式变压器为95℃，为防止变压器油老化过速，通常按降低10℃即不超过85℃控制，各运行单位设置80℃报警。对强油循环变压器为85℃，通常按降低10℃即不超过75℃控制，各运行单位设置70℃报警。数字式兆欧表适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

4、 绕组温度规定限值：如果变压器设置有绕组温度计，绕组温度计显示的温度是变压器绕组的热部分温度，绕组温度规定的高限值为95℃-100℃(一般绕组温度比油顶层温度高10℃-15℃，如果油顶层温度按85℃限值控制，绕组温度则按95℃-100℃限值控制)，通常设置90℃-95℃报警。

5 、关于变压器各部位的温升限值的规定：按国家标准GB1094.2-1996《电力变压器 第二部分 温升》中规定：温升限值=高温度-环境温度。

干式变压器的温控器设置

风机启动温度 100 ; 风机停止温度 80 ;

超温报警温度 130 ; 超温跳闸风机停止温度 150 ;

中试控股技术博士为您解答：电子变压器从功能上区分主要有变压器和电感器2种。特殊元件完成的功能另外讨论。变压器完成的功能有3个：功率传送、电压变换和绝缘隔离。电感器完成功能有2个：功率传送和纹波抑制。

功率传送有2种方式。一种是变压器传送方式，即外加在变压器原绕组上的交变电压，在磁芯中产生磁通变化，使副绕组感应电压，加在负载上，从而使电功率从原边传送到副边。传送功率的大小决定于感应电压，也就是决定于单位时间内的磁通密度变量ΔB。ΔB与磁导率无关，而与饱和磁通密度Bs和剩余磁通密度Br 有关。直流数字微安表主要用于测量直流泄漏电流或电导电流值、精度高、量程宽、读数直观，数字显示，使用方便。抗冲击，过量程自动保护，有极性显示。从饱和磁通密度来看，各种软磁材料的Bs从大到小的顺序为：铁钴合金为2.3～2.4T，硅钢为1.75～2.2T，铁基非晶合金为 1.25～1.75T，铁基微晶纳米晶合金为1.1～1.5T，铁硅铝合金为1.0～1.6T，高磁导铁镍坡莫合金为0.8～1.6T，钴基非晶合金为 0.5～1.4T，铁铝合金为0.7～1.3T，铁镍基非晶合金为0.4～0.7T，锰锌铁氧体为0.3～0.7T。作为电子变压器的磁芯用材料，硅钢和 铁基非晶合金占优势，而锰锌铁氧体处于劣势。

功率传送的第二种是电感器传送方式，即输入给电感器绕组的电能，使磁芯激磁，变为磁能储存起来，然后通过去磁变成电能释放给负载。传送功率的大小决定于电感器磁芯的储能，也就是决定于电感器的电感量。电感量不直接与饱和磁通密度有关，而与磁导率有关，磁导率高，电感量大，储能多，传送功率大。各种软磁材料 的磁导率从大到小顺序为：Ni80坡莫合金为（1.2～3）×106，钴基非晶合金为（1～1.5）×106，铁基微晶纳米晶合金为（5～8）×105， 铁基非晶合金为（2～5）×105，Ni50坡莫合金为（1～3）×105，硅钢为（2～9）×104，锰锌铁氧体为（1～3）×104。作为电感器的磁 芯用材料，Ni80坡莫合金、钴基非晶合金、铁基微晶纳米晶合金占优势，硅钢和锰锌铁氧体处于劣势。

中试控股技术博士为您解答：传送功率大小，还与单位时间内的传送次数有关，即与电子变压器的工作频率有关。工作频率越高，在同样尺寸的磁芯和线圈参数下，传送的功率越大。
